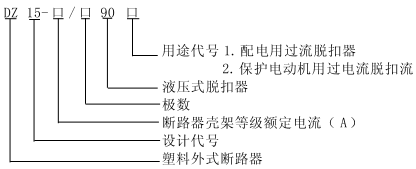

DZ15系列塑料外壳式断路 一、适用范围 DZ15系列塑料外壳式断路器适用于交流50Hz、额定电压380V、额定电流至63A（100）的电路中作过载、短路保护之用，并可作为线路的不频繁转换及电动机的不频繁起动之用。 二、结构特征 有单、二、三、四极。操作机构具有明显的快合、快分功能。触头用内氧化法的AgZnO触头材料，接触电阻小、耐磨、抗熔焊。长延时脱扣器采用油阻尼液压式脱扣器，可提供较理想的反时限保护特性。   三、型号及其含义 五、外形及安装尺寸（尺寸见表3、4图1）   表1 产品型号 代号 外形尺寸 单极 二极 三极 四极 DZ15-40 A 27±10.5 53±1.5 78±1.5 103±1.75 B 134±2.0 134±2.0 134±2.0 134±2.0 C 88±1.75 88±1.75 88±1.75 88±1.75 D 73.5±1.5 73.5±1.5 73.5±1.5 73.5±1.5 DZ15-63 （DZ15-100） A 30±1.05 66±1.5 96±1.75 126±2.0 B 147±2.0 147±2.0 147±2.0 147±2.0 C 96±1.75 96±1.75 96±1.75 96±1.75 D 80±1.5 80±1.5 80±1.5 80±1.5 四、特性 4.1断路器主要技术参数（见表1）   表2 DZ15-40 DZ15-63（100） Ui(V) AC 380 Ue(V) 单极：AC 220 二、三、四极AC 380 Inm(A) 40 63（100） 极数 1，2，3，4 In(A) 6，10，16，20，25，32，40 10，16，20，25，32，40，50，63，（80，100） 额定短路通断能力（kA) 3 5 寿命 有载 1500 无载 8500 总计 10000 120   表3 外形及安装尺寸 产品型号 代号 外形尺寸 单极 二极 三极 四极 DZ15-40 a 18±0.215 25±0.26 50±0.31 b 120±0.435 120±0.435 120±0.435 120±0.435 安装孔φ φ5-φ5.30 φ5-φ5.30 φ5-φ5.30 φ5-φ5.30 DZ15-63 （DZ15-100） a 20±0.26 30±0.26 60±0.26 b 130±0.50 130±0.50 130±0.50 130±0.50 安装孔φ φ5-φ5.30 φ7-φ7.36 φ7-φ7.36 φ7-φ7.36 4.2漏电断路器的基本参数（见表2） （20℃）   表4 配电用断路器 I/In 1.05 1h内不脱扣（冷态） 1.30 1h 内脱扣（热态） 10.00<0.2s（冷态） 保护电动机用断路器 I/In 1.05 2h内不脱扣（冷态） 1.30 1h 内脱扣（热态） 1.50<2min 内脱扣（热态） 7.20 2s<T6≤10s（冷态） 注：I为试验电流
