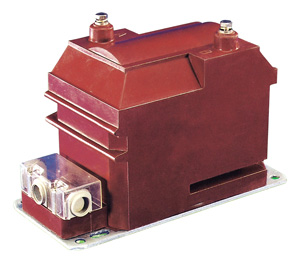

JDZ10-6  10（RZL10）型电压互感器













本互感器仅适用于户内装置，其安装地点应符合下列规定：
5.1 环境温度： 高+40℃， 低-10℃，日平均气温不C过+30℃；
5.2 海拔高度：海拔不C过1000M；
5.3 大气条件：大气中无严重影响互感器绝缘的气体、蒸汽、尘灰及腐蚀性和爆炸性介质；
5.4 安装场所应无严重的震动和颠簸。



6.1 额定电压：10KV/0.1KV
6.2 高工作电压：12KV
6.3 额定频率：50Hz
6.4 额定绝缘水平：JDZ10-6 7.2/32/60KV、JDZ10-10 12/42/75KV
6.5 电压互感器的准确级额定值见下表。

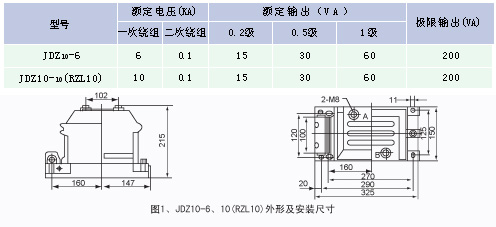

7.1 安装电压互感器的外形及安装尺寸见图1，底部有四个安装孔，供固定产品用。
7.2 使用前应检查二次绕组极性正确。运行中二次极组不能有短路现象。
7.3 本互感器的浇注体无需特别维护，只需定期清除浇注体表面积存的灰尘。
