| 适用范围 |
JR28系列热过载继电器用于交流50Hz，额定绝缘电压660V，电流0.1A ~ 93A的电路中，主要用于三相交流电动机的过载和断相保护。并可与适应的交流接触器组成起动器。
产品符合GB 14048.4和IEC 60947-4-1等标准。
|
|
| 型号及其含义 |
|
| 正常工作条件及安装条件 |
1、海拔不C过2000m；
2、周围空气温度上限值不C过+40℃，下限值不低于-5℃；
3、安装地点的空气相对湿度在 高温度为+40℃时不C过50%，在较低温度下可以有较高的相对湿度， 湿月的月平均 低温度不C过+20℃，该月的月平均 大相对湿度不C过90%。由于温度变化发生在产品上的凝露情况必须采取措施；
4、与垂直的安装倾斜不C过±5°；
5、污染等级：3级；
6、在无显著摇动、冲击和振动的地方。 |
|
|
| 结构特征 |
| 热继电器造型新颖、美观，具有过载与断相保护，温度补偿，整定电流可调、自动和手动复位任意选择，动作指示信号等功能。产品常闭、常开辅助触头绝缘分开，安装面积小，安装方式多样并具有测试按钮和停止按钮。可进行动作灵活性检查，有防止手指触电护罩，使用安全。 |

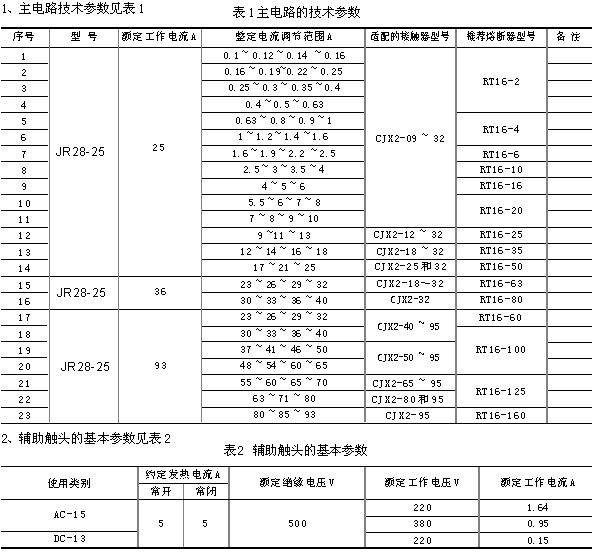

| 主要技术参数 |
|
|
 ` |
|

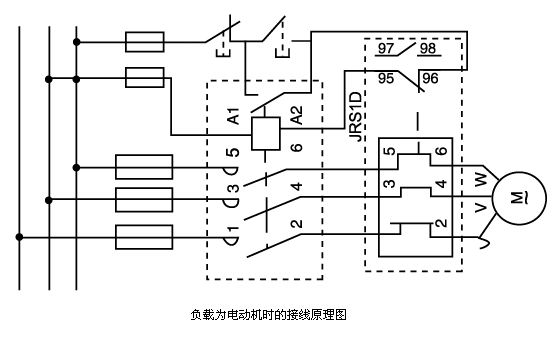

| 接线原理图 |
|

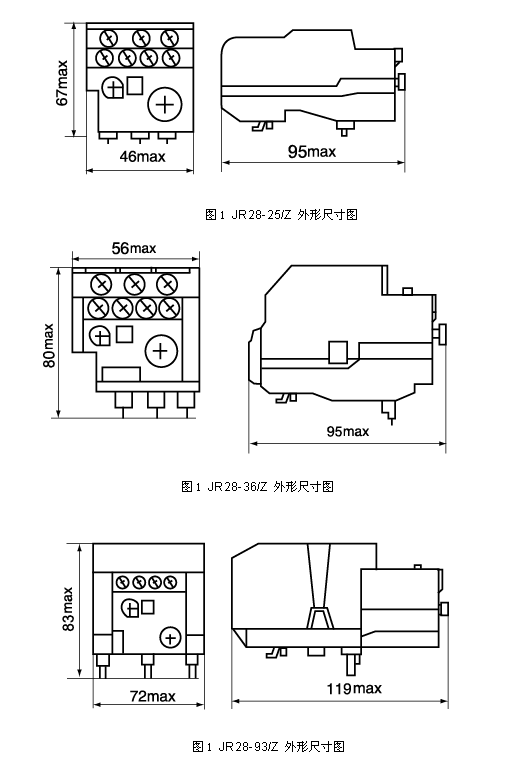

| 外形及安装尺寸 |
|
| 订货须知 |
| 订货时应注明热继电器的型号、名称、额定电流、热元件整定电流范围、安装方式及订货数量。例如：JR28-25/Z型整定电流为7A-10A的热继电器20台。 |
|
