一、用途：
适用于交流50Hz（或60Hz），电压380V及以下，直流电压220V及以下的电磁起动器、接触器、继电器及其它电气线路中作遥远控制之用；其中带灯式按钮（LED发光）还适用于需要灯光信号指示的场合。通过欧共体 认证。
二、型号命名意义：
注
①“X□”中“□”为旋钮的旋向及状态标号
“X2”为二档位右旋自锁
“X3”为三档位自锁
“XL2”为二档位左旋自锁
“Xr3”为三档位左锁右自复位
“Xr”为二档位右旋自复位 “XL3”为三档位右锁左自复位
“XL”为二档位左旋自复位 “Xf3”为三档位双自复位
②“CX□”中“□”的意义与“X□”中“□”相同
③“Y□”中“□”的意义与“X□”中“□”相同
三、Φ22、Φ30系列按钮
3.1技术指标
●带灯钮（LED）发光寿命：30000h
●信号灯额定工作电压：
AC、DC：6V、12V、24V、36V、48V、110V、220V
AC：220V、380V
●颜色：红、绿、黄、白、蓝、黑（带灯钮无黑色）
●相比漏电起痕指数CTI≥100,阻燃
●寿命指标：
按钮：机械寿命：100×104次 电寿命：50×104次
旋钮：机械寿命：20×104次
电寿命：10×104次
电寿命：10×104次
●绝缘电阻≥50MΩ
●接触电阻≤50mΩ
●触点性能：
 |
额定工作电压(V) |
额定工作电流(A) |
触点形式 |
额定绝缘电压(V)/约定发热电流(A) |
| AC-15 |
DC-13 |
|
LA38-□□/203
LA38-□□/209
LA38-□□/209B
LA38-□□/229
LA38-□□/409
LA38-□□/409B |
220 |
|
5.5 |
快动式 |
400V/10A |
| 380 |
|
4 |
| |
110 |
1 |
| |
220 |
0.45 |
|
LA38-□□/204
LA38-□□/208
LA38-□□/208B
LA38-□□/228
LA38-□□/408
LA38-□□/408B |
220 |
|
6.5 |
慢动式 |
| 380 |
|
4.3 |
| |
110 |
1.2 |
| |
220 |
0.55 |
|
LA38-□□/207
LA38-□□A/207 |
220 |
|
1.5 |
特殊式 |
| 380 |
|
1.2 | |
●触点效果图
 |
 |
| 快动式 |
慢动式 |
●LA38-□□/203、209、209B、229、409、409B系列产品的触点组为弹片式机构，具有自洁机构的快动触头，使得接触更可靠准确，灭弧性能良好，通断时发出清脆声，给操作者一种听觉信号。
●LA38-□□/204、208、208B、228、408、408B系列产品的触点组为慢动触头，承载电流比LA38-□□/203、209、209B、229、409、409B系列按钮大。

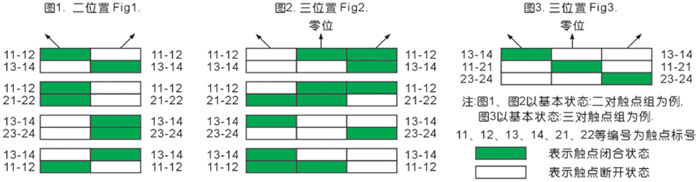

3.2旋钮元件功能图解：
四、安装孔的直径（mm）：
| 尺寸 |
安装孔直径(d) |
| Φ16 |
 |
| Φ22 |
 |
| Φ25 |
 |
| Φ30 |
 | | |
 |
五、安装孔中心距离
当有几个按钮开关上、下并排安装在板上时，安装孔中心距离不得低于下表中a和b的尺寸规定：
|
颈部尺寸 |
安装孔中心距尺寸 |
|
a |
b |
|
D10 |
20 |
20 |
|
D12 |
20 |
20 |
|
D16 |
25 |
25 |
|
D22 |
旋柄 |
40 |
50 |
|
其它 |
30 |
50 |
|
D25 |
40 |
55 |
|
D30 |
50 |
65 | |
|
|
